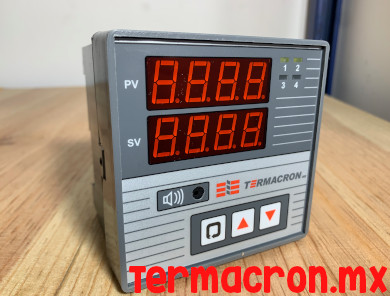

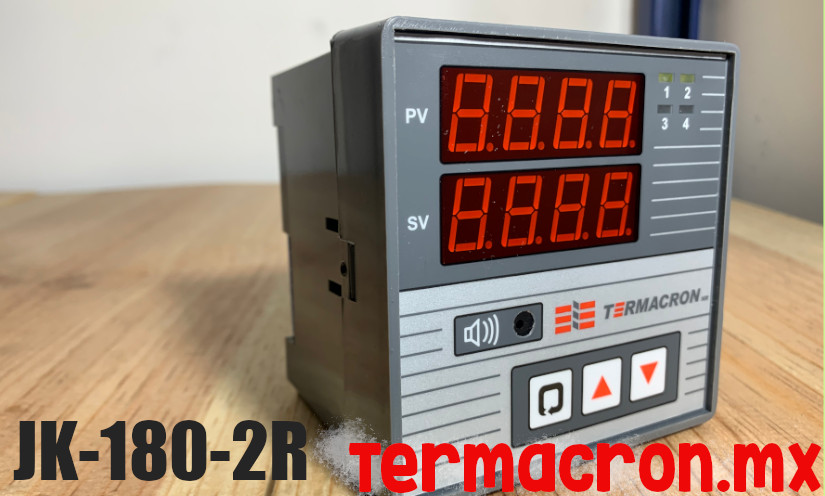

El JK-180-2R es el control de temperara básico tipo PID de 1/4 de DIN y doble salida de control a relevador.
Es un dispositivo compatible con termopares tipo J y tipo K que incluye doble display de visualización simultánea de la variable de proceso y set point.
- Modelo anterior: JK-180-2D-2R
- Entrada compatible con termopares J y K
- Montaje en panel
- Doble display de visualización
- Doble salida a relevador: SPST
- Alimentación: 120V, 220V
Especificaciones técnicas: Termacron JK-180-2R
Coteje las siguientes especificaciones con su manual de propietario, es frecuente que el desarrollo electrónico e innovación varíen ligeramente las especificaciones según el año de fabricación y la disponibilidad de semiconductores.
Todo control Termacron modelo JK-180-2R viene acompañado de su manual.
- Rango de temperatura: Temopar tipo J (-20 a 540ºC), K (-99 a 999ºC)
- Punto de control «Set Point»: Termopar tipo J (0 – 500ºC), K (-40 – 950ºC)
- Discretización de señal de entrada: 100 ppm/ºC
- Precisión: +/-1.0ºC
- Carátula: 1/4 DIN
- Dimensiones tridimensionales: 96 X 96 X 77.5 mm
- Carcasa: Plástico ABS auto extinguible
- Display: Valor actual (Progress Value) y Temperatura de control (Set Point)
- Dimensiones cut-out: 92X92 mm
- Salida: 2 X SPST, 2A / 220VCA
- Tipo de control: ON-OFF, P y PID
- Auto sintonía: Sí
- Tipo de salida: Calentamiento y enfriamiento
- Voltaje de alimentación: 127 – 220VCA, 10%
- Temperatura ambiental de operación: menor a 50ºC
Terminal de conexiones

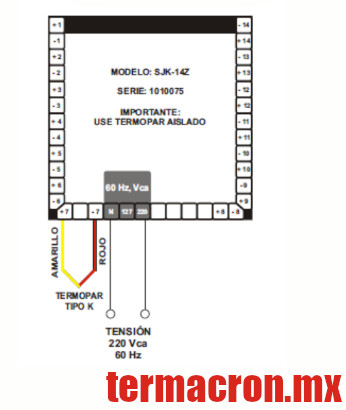

La siguiente imagen muestra el diagrama de conexión del dispositivo, consulte con un técnico o asesor para mayores detalles o preguntas relacionadas a este dispositivo.
El uso del controlador JK-180-2R requiere sensores de punta aislada para mejor operación.
Sustituya el dispositivo por el termacrón modelo JK-212-2R cuando su disponibilidad sea limitada o escasa.
